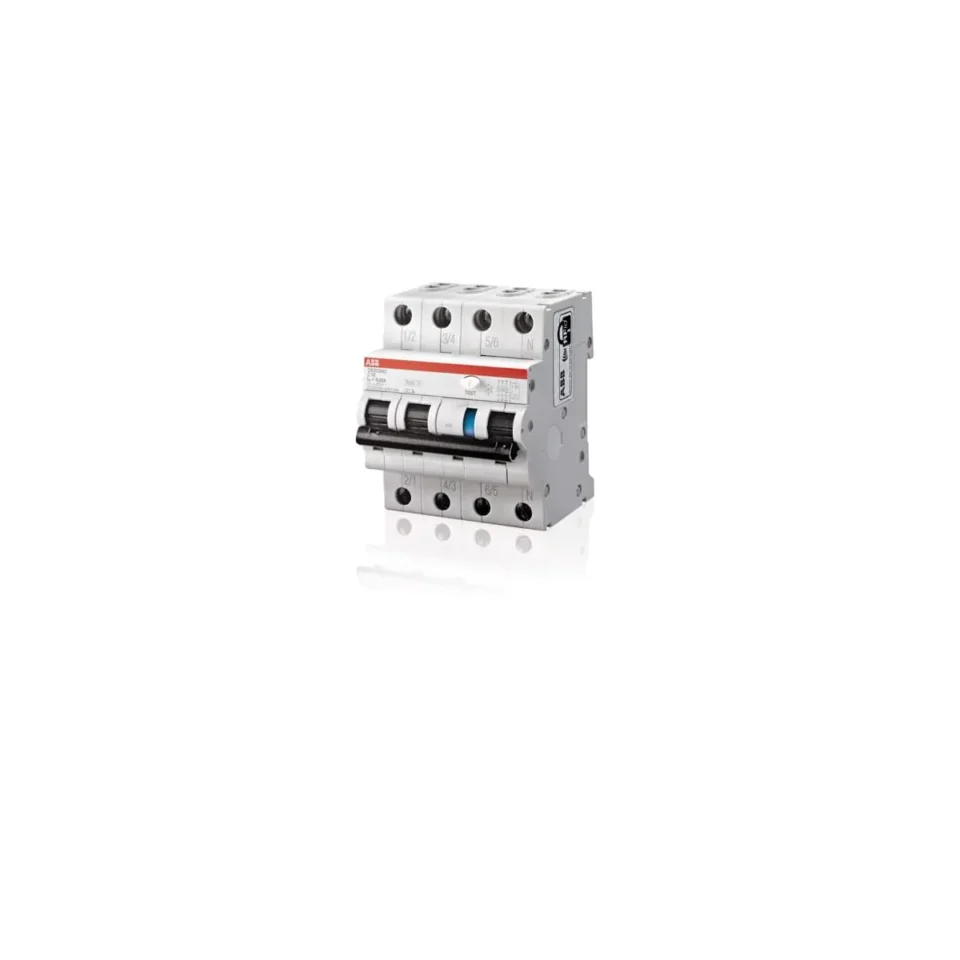

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
Spezifikation
| Artikelnummer | 2CSR256140R3204 |
|---|---|
| Marke | ABB |
| Hersteller | ABB |
| Herstellungsland | Italien |
| Garantie in Jahren | 2 |
| HS-Code | 85363030 |
| EAN-Code | 8012542831020 |
| Anzahl der Stangen | 4 |
| Pole | 3P + N |
| Schutzart (IP) | IP2X |
| Isoliert | Nein |
| Geeignet für ATEX-Motoren | Nein |
| Hilfskontakte zusammenbauen | Nein |
| Differentialstromanzeige | Nein |
| Werkstoff des Gehäuses | Kunststoff |
| Modulare Version (zur Bahnmontage) | Nein |
| Konvertierungs-Plug-In zum Fixieren | Nein |
| Umwandlung in das Plug-In | Nein |
| Funktionsverriegelung schalten | Nein |
| Anwendbarkeit | Sicherheit |
| Art der Steuerspannung | AC |
| Als Einschaltspule ausgeführt | Nein |
| Abschaltspule | Nein |
| Abschaltspule optional | Nein |
| Ausführung | Sicherungsautomat |
| Breite (mm) | 76 |
| Höhe (mm) | 96 |
| Tiefe (mm) | 73 |
| Gewicht (kg) | 0,5 |
| Fehlerstrom (A) | 0,3 |
| Eingangsstrom (mA) | 300 mA |
| Fehlerstromart | Typ A |
| Nennspannung (V) | 400 |
