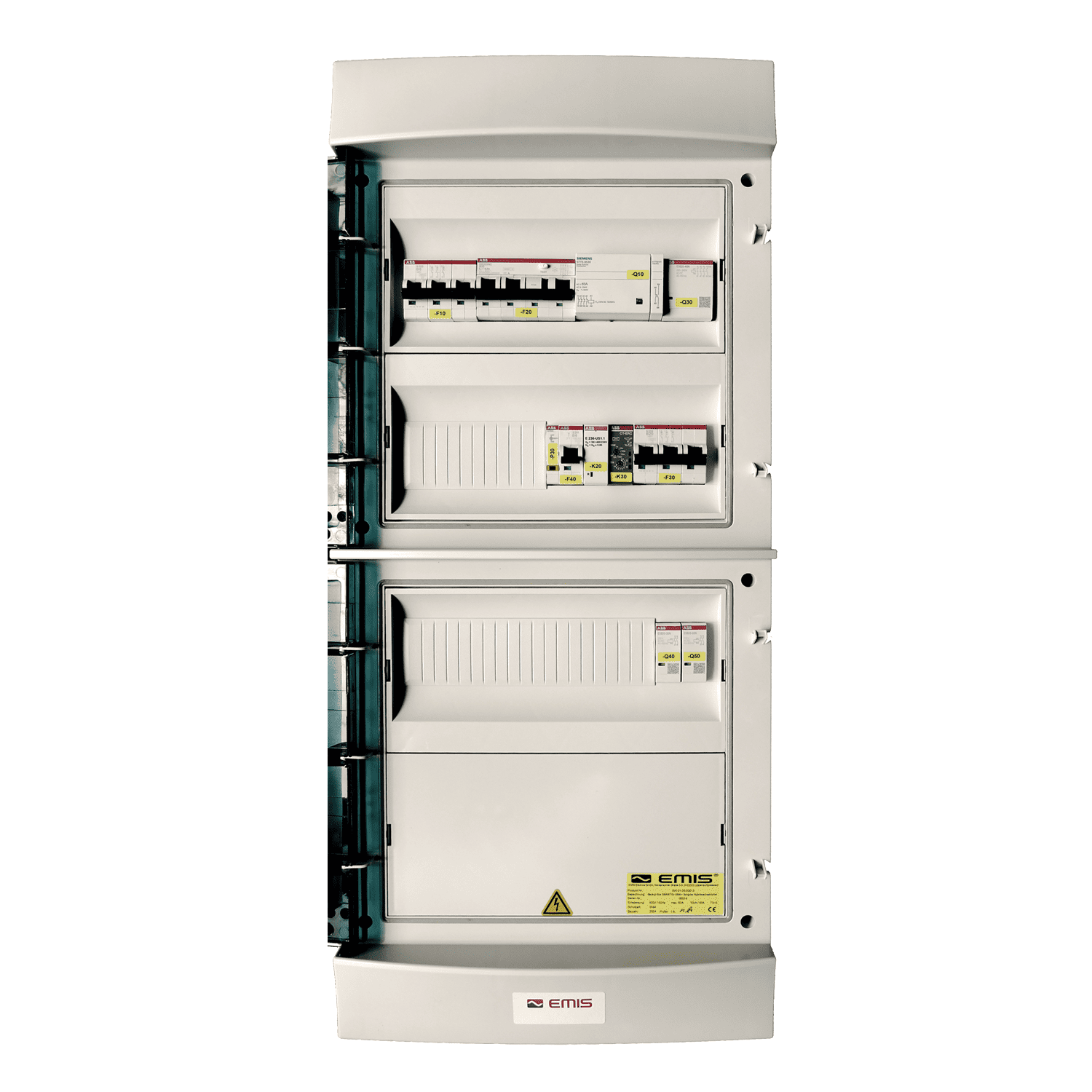

EMIS NUB-014 Backup-Box für SMA, Sungrow, SolaX, SOFAR und GoodWe

EMIS NUB-014 Backup-Box für SMA, Sungrow, SolaX, SOFAR und GoodWe

Die gebündelte Expertise von EMIS in den Bereichen Erneuerbare Energien und Schaltschrankbau bildet die Grundlage für die Entwicklung dieser hochwertigen Netzumschaltbox (Full-Backup-Box). Sie wurde speziell für den Einsatz mit Hybrid-Wechselrichtern von SMA, Sungrow, SolaX, SOFAR und GoodWe konzipiert.

Bei der Herstellung der Netzumschaltbox werden keinerlei Kompromisse bei Qualität, Sicherheit und Zuverlässigkeit eingegangen. Alle verbauten Komponenten stammen von renommierten Herstellern wie Siemens, ABB (Striebel & John Sasbach), EATON, Phoenix Contact, icotek und Rittal und gewährleisten eine langlebige, normkonforme und wartungsarme Notstromlösung.

NEU – „Netztrennung“ Installationsanleitung Punkt 5.3.3

Die aktualisierte Netzumschaltbox verfügt zusätzlich über ein Netztrennungssignal ( Punkt 5.3.3 ). Über einen potenzialfreien Kontakt können bei Netzausfall nicht sicherheitsrelevante Verbraucher automatisch über ein Schütz abgeschaltet werden.

Dadurch wird der Backup-Betrieb der PV-Anlage gezielt verlängert, da verfügbare Energie effizient für essenzielle Verbraucher genutzt wird. Der Kontakt ist im Normalbetrieb geöffnet und schließt bei einer Netztrennung infolge eines Stromausfalls.

Schlüsselfunktionen der Netzumschaltbox

• Ganzheitliche Full-Backup- und Notstromlösung für PV-Anlagen
• Automatische Versorgung des gesamten Gebäudes bei Netzausfall (innerhalb der Leistungsgrenzen von Wechselrichter und Batteriespeicher)
• Volle Nutzung der verfügbaren Hausanschlussleistung im Normalbetrieb
• Intelligente Lastabschaltung über Netztrennungssignal

Die smarte Lösung für eine vollständige Notstromversorgung

Diese Full-Backup-Box ermöglicht die automatische Versorgung des gesamten Gebäudes bei Netzausfall über die PV-Anlage. Die Energieversorgung erfolgt stets innerhalb der zulässigen Leistungsgrenzen der installierten Hybrid-Wechselrichter und Batteriesysteme.

Im normalen Netzbetrieb steht Ihnen die vollständige verfügbare Hausanschlussleistung zur Verfügung. Hinweis: Ein Smart Meter ist nicht Bestandteil des Lieferumfangs.

Hintergrund: Ersatzstrom vs. USV

Bei der Planung einer PV-Notstromlösung wird häufig gefragt: Wie schnell schaltet die Netzumschaltbox bei einem Stromausfall um? Die Full-Backup-Box schaltet bei einem Netzausfall in etwa 2 Sekunden auf den Backup-Ausgang des Hybridwechselrichters um.

Diese Umschaltzeit ist bewusst gewählt. Sie dient nicht dazu, eine unterbrechungsfreie Stromversorgung wie bei einer USV zu ersetzen. Stattdessen sorgt sie dafür, dass das Gebäude sauber vom öffentlichen Stromnetz getrennt wird, bevor die Versorgung über den Wechselrichter und den Batteriespeicher erfolgt.

Damit steht bei der Full-Backup-Box nicht die absolut unterbrechungsfreie Versorgung im Vordergrund, sondern eine sichere, automatische und netzkonforme Umschaltung auf Ersatzstrom. Die Box ist für die Umschaltung bei Netzausfall auf die Speicherreserve einer PV-Anlage vorgesehen und ermöglicht im Normalbetrieb weiterhin die Nutzung der verfügbaren Hausanschlussleistung.

Warum 2 Sekunden Umschaltzeit kein Nachteil sind

Eine Umschaltzeit von ca. 2 Sekunden bedeutet, dass angeschlossene Verbraucher während der Umschaltung kurz spannungslos werden. Licht kann kurz ausgehen, Router können neu starten, manche Geräte schalten sich ab und danach wieder ein.

Für viele typische Verbraucher im Haus oder Kleingewerbe ist das unkritisch. Kühlschrank, Gefriertruhe, Beleuchtung, Heizungssteuerung, elektrische Tore oder viele normale Steckdosenverbraucher können nach der Umschaltung weiter betrieben werden.

Die ca. 2 Sekunden sind daher ein sinnvoller Kompromiss zwischen Komfort und sicherer Netztrennung. Die Netzumschaltbox soll eine zuverlässige Ersatzstromversorgung ermöglichen, aber keine unterbrechungsfreie Stromversorgung für empfindliche IT- oder Medizintechnik ersetzen.

Wann Ersatzstrom nicht ausreicht und USV erforderlich ist

Eine USV, also eine unterbrechungsfreie Stromversorgung, ist dafür ausgelegt, Verbraucher ohne merkbare Unterbrechung weiter zu versorgen. Typische Anwendungen sind Server, Netzwerktechnik, Kassensysteme, Steuerungen oder medizinische Geräte.

Eine USV überbrückt Stromausfälle innerhalb von Millisekunden. Dadurch bleiben empfindliche elektronische Geräte ohne Neustart in Betrieb.

Die Full-Backup-Box ist keine USV. Sie ist auch nicht für die Versorgung lebenserhaltender medizinischer Geräte vorgesehen. Das ist in der Bedienungs- und Installationsanleitung ausdrücklich festgelegt.

Wer empfindliche IT-Systeme, Server oder medizinische Geräte unterbrechungsfrei betreiben möchte, sollte zusätzlich eine geeignete USV einsetzen. Die Netzumschaltbox kann dann die längerfristige Ersatzstromversorgung übernehmen, während die USV die kurze Umschaltzeit überbrückt.

Kompatible Wechselrichter

*Der Backup-Strom ist bei dieser Netzumschaltbox auf 20 A begrenzt

Herstellerinformationen

Die EMIS Electrics GmbH blickt auf eine Erfolgsgeschichte zurück, die nach der Wiedervereinigung begann. Eberhard Perschk gründete das Unternehmen als Reaktion auf die geplante Schließung des Kohlekraftwerks Lübbenau und stellte es von Anfang an auf mehrere zukunftssichere Standbeine: Energieinfrastruktur, Automatisierung, erneuerbare Energien und Robotik. Diese breite, aber fokussierte Aufstellung sichert bis heute die Krisenunabhängigkeit des Unternehmens und wird erfolgreich in der zweiten Generation weitergeführt.

Mit 350 Mitarbeiter:innen an fünf Standorten in Deutschland hat sich EMIS 2023 weitestgehend aus der konventionellen Stromerzeugung verabschiedet und konzentriert sich nun auf erneuerbare Energien. Bei EMIS steht ein respektvoller und wertschätzender Umgang – sowohl im Team als auch mit externen Partnern – im Mittelpunkt. Flexibilität und Eigenverantwortung prägen den Arbeitsalltag und ermöglichen eine optimale Balance zwischen Beruf und Familie. Diese Kultur basiert auf Vertrauen, Loyalität und einer Leidenschaft für neue Technologien, die die Wettbewerbsfähigkeit sichert. Durch moderne Ausstattung und flexible Arbeitsbedingungen schafft EMIS ein Umfeld, in dem Qualität, Kreativität und ökologische Verantwortung gelebt werden.

Mit der Vision 2030 setzt das Unternehmen neue Maßstäbe: EMIS fördert eine starke, respektvolle Gemeinschaft, in der Ideen gefördert werden und nachhaltige Innovationen in den Bereichen Energie und Automatisierung im Fokus stehen. Die EMIS Electrics GmbH mit Hauptsitz in Lübbenau/Spreewald steht für Fortschritt, Gemeinschaft und ökologische Verantwortung.
