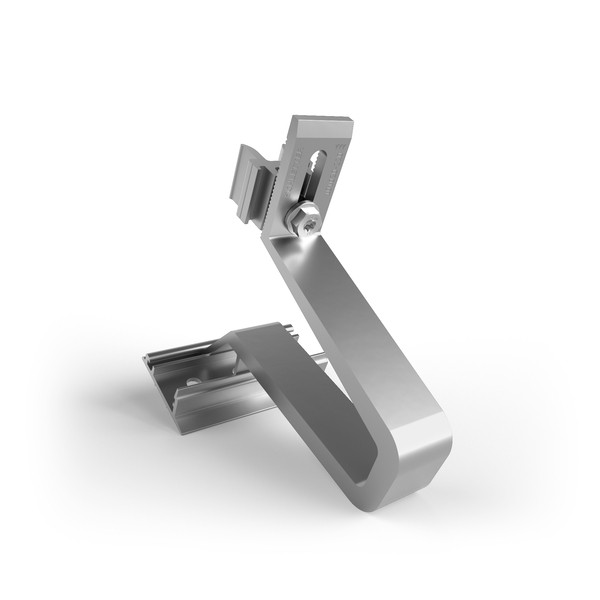

Schletter 101020-220 Dachhaken RapidA 35 Pro Max
Der Dachhaken aus Aluminium deckt einen Großteil der Anwendungen auf Ziegeldächern ab und ist für höhere Schneelaste und Windlasten geeignet. Er ermöglicht eine schnelle und flexible Montage durch Einhaken, und wird mit nur einer Tellerkopfschraube mit TX befestigt. Es wird die Anschraubplatte am Sparren montiert und der Bügel wird anschließend eingeklickt. Durch einen drehbaren Multiadapter kann der Dachhaken mit den Profilen der Serie ProLine sowie mit dem klassischen Schletter Baukastensystem kombiniert werden und besitzt am oberen Anschluss eine Höhenverstellung sowie einen entsprechenden Schnellmontageadapter.
Herstellerinformationen
Die Schletter Group ist ein weltweit führender Hersteller von Montagesystemen für Photovoltaikanlagen aus Aluminium und Stahl, die für Dächer, Fassaden und Solarparks verwendet werden. Sie bietet zudem PV-Planungstools an und ist mit einem internationalen Netzwerk von Herstellern, Vertriebsmitarbeitern und Dienstleistern global aktiv. Seit ihrer Gründung im Jahr 1968 in Bayern hat Schletter über 50 GWp installierte Systeme weltweit und mehr als 105 Patente eingetragen.
Spezifikation
| Artikelnummer | 101020-220 |
|---|---|
| Marke | Schletter |
| Hersteller | Schletter |
| Garantie in Jahren | 25 Jahre |
| Gewicht | 0,39 kg |
| Mit Montageplatte | ja |
| Oberfläche | unbehandelt |
| Verstellbar | ja |
| Werkstoff | Aluminium |
| Neigungswinkel | 10 – 55 ° |
| Verankerung | Schrauben |
| Geeignet für Dachmaterial | Dachpfanne |
| Ausrichtung | horizontal |
| Breite des Hakens | 30 mm |
| Materialstärke Haken | 10,4 mm |
| Geeignet für Schrägdachbefestigung | ja |
| Dachdurchdringung notwendig | ja |
| Breite Befestigungsplatte | 60 mm |
| Länge Befestigungsplatte | 100 mm |
| Höhe Befestigungsplatte | 1,5 mm |
