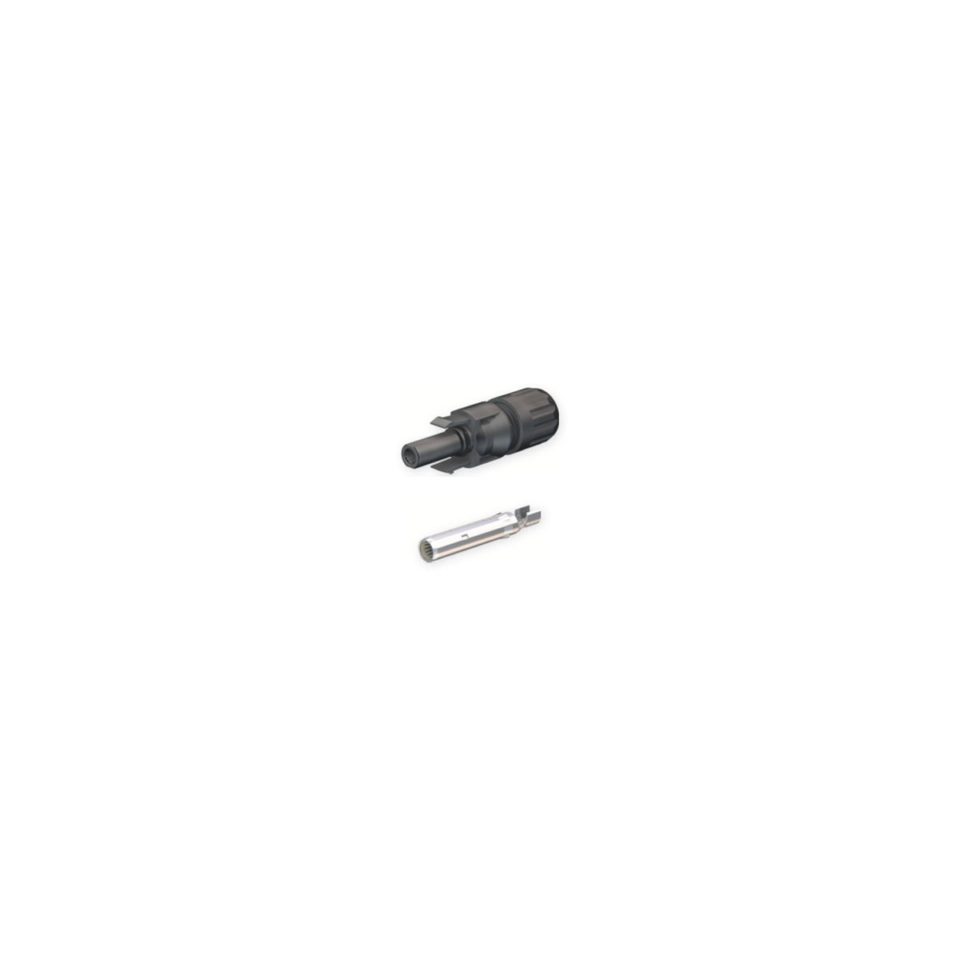

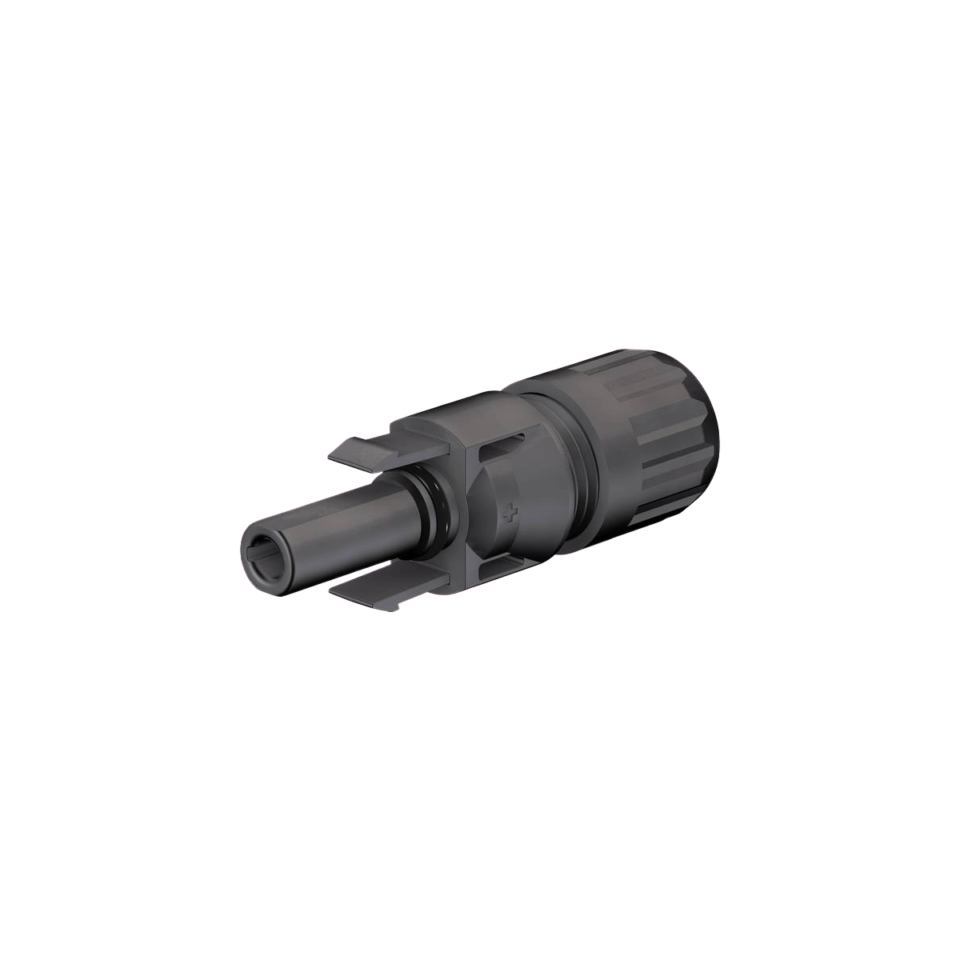

10x Stäubli weibliche (+) Kabelkopplung MC4 (5,9–8,8 mm) PV-KBT4/6II-UR
Die Stäubli MC4 Kabelkopplung 5,9–8,8 mm wurde speziell entworfen, um in Kombination mit den Solarkabeln von Batt Cable benutzt zu werden. Die Stecker-Dimensionen 5,9 mm und 8,8 mm haben mit dem äußeren Durchmesser des Kabels zu tun. Für das 4 mm²-Kabel beträgt der äußere Durchmesser 5,9 mm und für das 6 mm²-Kabel beträgt der äußere Durchmesser 6,8 mm.
MC4-Stecker sind elektrische Stecker mit einem Kontakt. MC4-Stecker sind der Standard des Solarenergie-Markts heute und wurden seit 2011 auf fast allen Solarpanels benutzt.
MC steht für Multi-Contact, heute bekannt als Stäubli elektrische Stecker.
Die 4 steht die den 4 mm Durchmesser des Kontaktstifts. Der Vorteil der MC4-Stecker liegt in der manuellen Kupplung. Diese ist sehr einfach dank dem Rastverschluss-Design, in anderen Worten einem integrierten Plugin-Stecker. Der Stecker ist ideal, um Solarpanel in einem Strang zu verbinden.
Achtung! 1 Beutel enthält 100 Stück.
Technische Eigenschaften
- Geeignet für die 4 mm²- und 6 mm²-Solarkabel
- MC4-Stecker, weiblich
- Stecker hat einen Pol mit einer Verbindung pro Pol
- Nennmessspannung: 1.000 V
- Nennmessstrom: 39 A
- Äußerer Durchmesser des Kabels: 5.9–8.8 mm
- Anschlussquerschnitt: 4–6 mm²
- Schutzklasse: IP65
- Überspannungskategorie: CATIII / 3
- Sicherheitsklasse: II
- Kontakt-System. MULTILAM
- Kontakt-Material: Kupfer, verzinnt
Vorteile bei der Benutzung von Stäubli Kabelkopplungen
- Rastverschluss
- Gemäß NEC 2014, ist ein Werkzeug zum Öffnen erforderlich
- Bewährte MULTILAM-Technologie mit hoher Langzeitstabilität, die konsistent geringeren Leistungsverlust über die gesamte Betriebsdauer des Anschluss-Steckers sicherstellt
- Bewährte Verbindungsstecker, mehr als 15 Jahre Erfahrung auf dem Feld
- Kompabilität mit der MC4-Stecker-Familie
Spezifikation
Artikelnummer | SF9 |
---|---|
Marke | Stäubli |
Hersteller | Stäubli |
Herstellungsland | Schweiz |
HS-Code | 85359000 |
Typ des Zubehörs | Kabel und Stecker |
Kabel-Typ | MC4 |
Verbindungstyp | Kupplungsbuchse |
Werkstoff des Gehäuses | Kunststoff |
Verpackungstyp | Pro 100 Stück |
