Je PV-Panel benötigen Sie diesen Artikel 2x.
Das in Frankreich entworfene und gefertigte GSE IN-ROOF SYSTEM ist zuverlässig und bietet Dichtigkeit. Es wurde unter extremen Bedingungen getestet und von verschiedenen europäischen Einrichtungen zertifiziert.
Perfekte Dichtigkeit des PV-Systems und des Dachs gegen Wasser werden garantiert.
Da es anstelle der Ziegel/Schieferplatten tritt, bietet das GSE IN-ROOF SYSTEM die beste ästhetische Integration der Photovoltaik-Module in den Dächern, ohne Verdickung.
Das GSE IN-ROOF SYSTEM bietet Ihnen die Möglichkeit die Photovoltaik-Module mit den Technologien auszusuchen, die sich am besten für Ihre Projekte eignen und sie hochkantig oder querformatig in die Bedachung zu integrieren, auch wenn Dachfenster vorhanden sind.
Kompabilität
Dieser Rahmen ist geeignet für PV-Module mit einer Länge von 1.800-1.990 mm und einer Breite von 1.130-1.135 mm.
Spezifikation
| Artikelnummer | ART105211 |
|---|---|
| Marke | GSE Integration |
| Hersteller | GSE |
| Herstellungsland | Frankreich |
| Garantie in Jahren | 15 |
| HS-Code | 39269097 |
| Montageart | Indachlösung |
| System | GSE In-roof |
| Ausführung | Rahmen |
| Material | Kunststoff |
| Länge (m) | 1,84 |

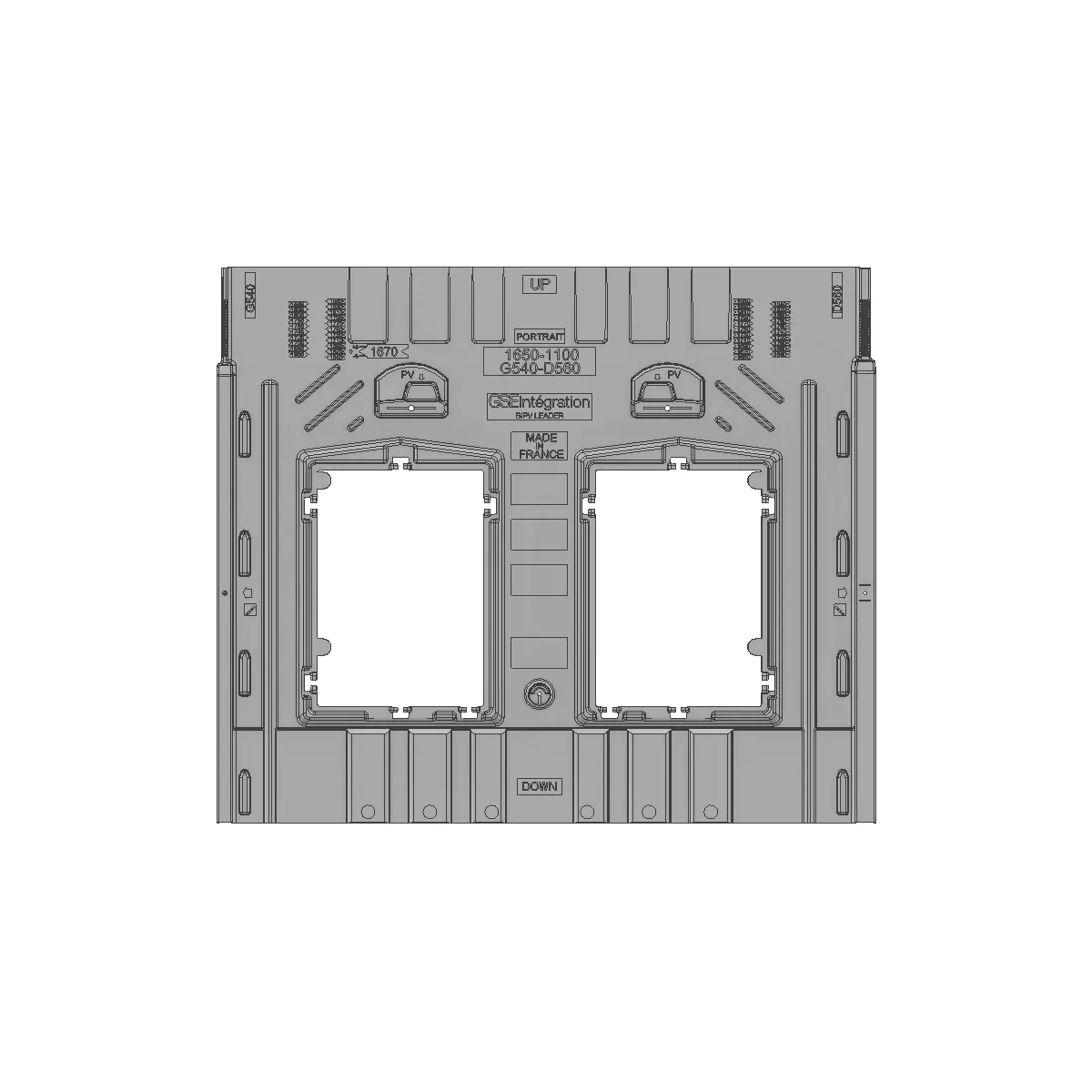

GSE Rahmen Halb Hochformat – Abmessungen des PV-Moduls
| Ref. | Höhe | Breite | |||
|---|---|---|---|---|---|
| Min. toleriert | Min. empfohlen | Max. | Min.vorgeschlagen | Max. | |
| DPO_1650_995 | 1570 | 1610 | 1800 | 991 | 995 |
| DPO_1650_1070 | 1570 | 1610 | 1800 | 1066 | 1070 |
| DPO_1650_1100 | 1570 | 1610 | 1800 | 1096 | 1100 |
| DPO_1650_1135 | 1570 | 1610 | 1800 | 1131 | 1135 |
| DPO_1650_1140 | 1570 | 1610 | 1800 | 1136 | 1140 |
| DPO_1650_1145 | 1570 | 1610 | 1800 | 1141 | 1145 |
| DPO_1650_1160 | 1570 | 1610 | 1800 | 1156 | 1160 |
| DPO_1840_995 | 1760 | 1800 | 1990 | 991 | 995 |
| DPO_1840_1020 | 1760 | 1800 | 1990 | 1016 | 1020 |
| DPO_1840_1030 | 1760 | 1800 | 1990 | 1026 | 1030 |
| DPO_1840_1040 | 1760 | 1800 | 1990 | 1036 | 1040 |
| DPO_1840_1050 | 1760 | 1800 | 1990 | 1046 | 1050 |
| DPO_1840_1100 | 1760 | 1800 | 1990 | 1096 | 1100 |
| DPO_1840_1135 | 1760 | 1800 | 1990 | 1131 | 1135 |
